全自動水性印刷開槽機
![](ckimg/ck1623841990.jpg)

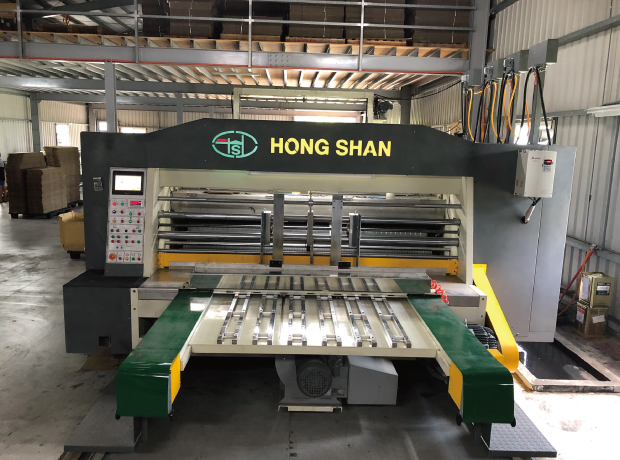

送紙部前視
![](ckimg/ck1623842010.jpg)

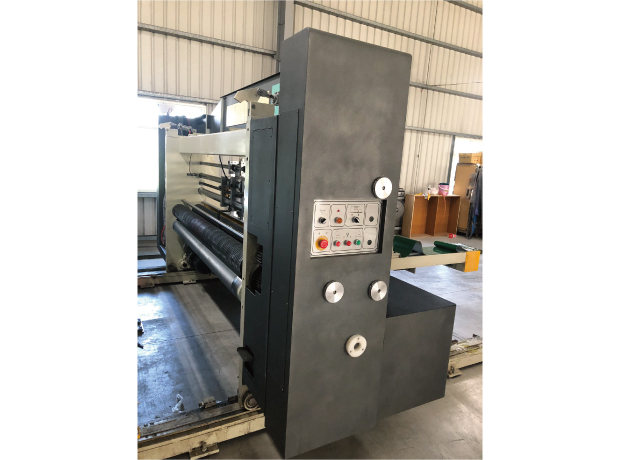

送紙部後視
◆推送式送紙機構,吸附風機,輔助紙板供入。
◆預設之紙板及尺寸,送紙行程,咬紙間隙,擋板等位置自動調整。
◆平台拉桿軸承式及氣動式,隔張送紙裝置。
◆機座附鎖緊聯桿及鎖固推力系統,可確實達到高速運轉之要求。
◆毛刷裝置以清除紙板表面灰塵紙屑,使印刷品質更穩定。
◆側擋板及前擋板為電動設定調整,可以同步連動。
◆電子計數及顯示可設定生產數量。
![](ckimg/ck1624367634.jpg)

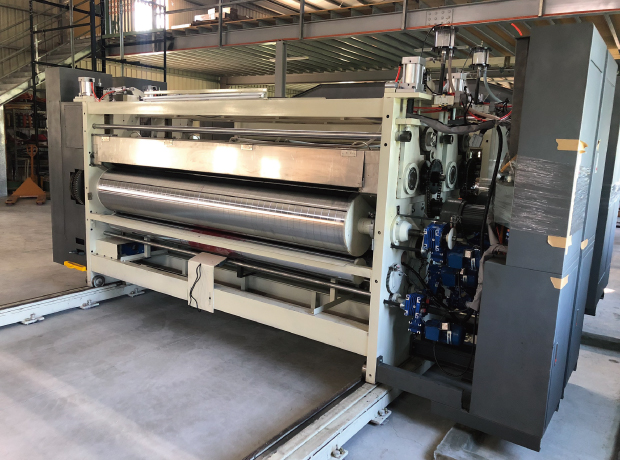

印刷部前視
![](ckimg/ck1624367653.jpg)

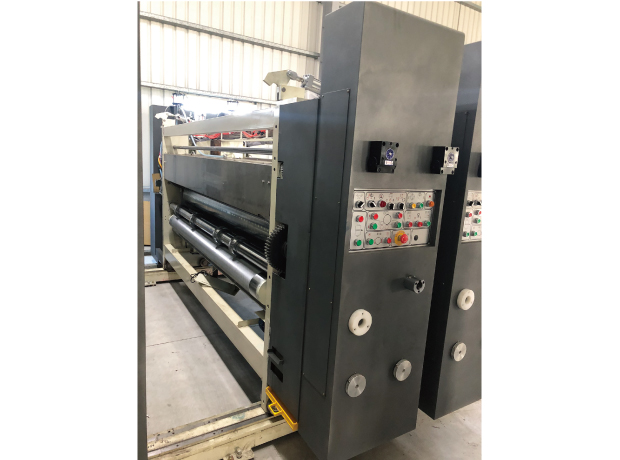

印刷部後視
◆印刷輪360度電動調整,具手動調整及自動尋找印刷位置。
◆油墨輪與橡膠輪四周均有防護板,可保護高精密度之輪面不易受損。
◆停止機台運轉時,油墨輪可自行脫離印版表面以防損壞印版。
◆橡膠輪自動空轉系統使機械暫時停止時油墨不致乾涸。
◆車壁關閉系統使用氣壓式連桿鎖固。
◆印刷相位調整採用行星式齒輪組精密度高,堅固耐用,無噪音。
◆墨水槽用不鏽鋼製作永不銹蝕,易移開清洗。
◆低位墨水補給警示系統。
◆印版裝置採Matthews或圓柱捲板快速裝置系統,換版迅速。
◆印版筒可做左右各5mm調整。
![](ckimg/ck1624367936.jpg)

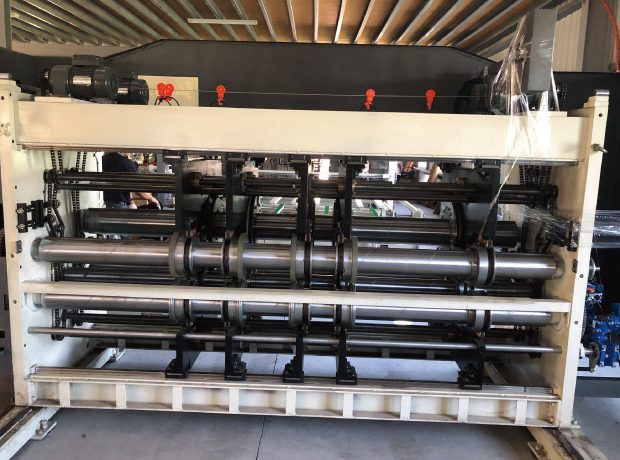

開槽部前視
![](ckimg/ck1624367955.jpg)

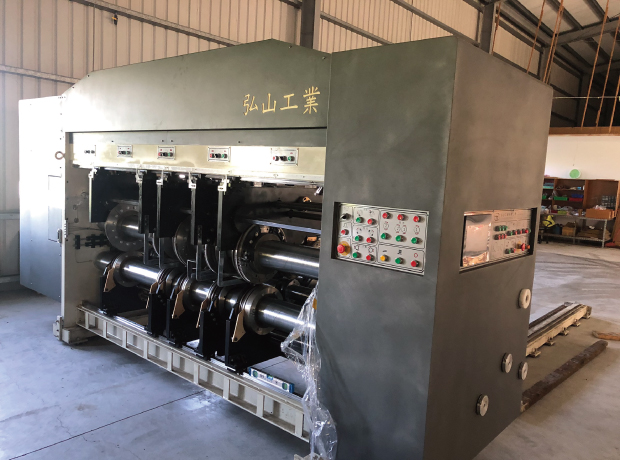

開槽部後視
◆操作只需依照各種紙箱圖形輸入尺寸,機器自動判讀各刀移動位置(中間刀為移動式),簡化操作程序及滿足各種紙箱製作需求。
◆刀軸可做360度,相位前後調整電動控制。
◆高度刀同步調整,一次完成。
◆開槽刀高度調整為電動調整。
◆壓線輪座與開槽輪座同時以連動方式調整工作寬度。
◆開槽相位自動尋找開槽位置及自動歸零裝置。
◆開槽部設有機油回流系統使機組運轉順暢。
機械規格
型號 |
HS-1224 |
HS-1227 |
最大紙張
(連續送紙) |
1200
x
2430mm |
1200
x
2730mm |
最大紙張
(隔張送紙) |
1440
x
2430mm |
1440
x
2730mm |
最小紙張 |
285
x
600mm |
285
x
600mm |
生產速度 |
150張/分 |
150張/分 |
機械內壁寬 |
2800mm |
3100mm |
總馬力 |
42 HP |
42 HP |
機械總重量 |
23 Ton |
25 Ton |
型號 |
HS-1524 |
HS-1527 |
最大紙張
(連續送紙) |
1525
x
2430mm |
1525
x
2730mm |
最大紙張
(隔張送紙) |
1720
x
2430mm |
1720
x
2730mm |
最小紙張 |
325
x
600mm |
325
x
600mm |
生產速度 |
140張/分 |
140張/分 |
機械內壁寬 |
2800mm |
3100mm |
總馬力 |
47 HP |
47 HP |
機械總重量 |
26 Ton |
28 Ton |
